Громкоговорящее переговорное устройство DIGLOUD-S

DIGLOUD-SM

Громкоговорящее переговорное устройство

НАЗНАЧЕНИЕ

Устройство DIGLOUD-SM представляет собой многофункциональный симплексный / дуплексный (при условии акустической развязки «микрофон-громкоговоритель») переговорный аппарат громкой связи и может использоваться в ситуациях, определяемых настройками:

в качестве безнаборного абонентского устройства, подключаемого к УАТС (в том числе для выхода на внешний усилитель и внешнее исполнительное устройство);
для организации связи с другим таким же устройством (связь типа "точка"-"точка").

СОСТАВ УСТРОЙСТВА

Переговорный блок
Инструкция пользователя

В переговорном блоке имеется встроенный микрофон и усилитель мощностью 10 Вт для подключения внешней акустической системы.
На лицевой панели переговорного блока находятся кнопки «ВЫЗОВ» занятия/отбоя линии и кнопка «МКФ» включения/отключения микрофона (если устройство выполнено со встроенным микрофоном), а также световые индикаторы активности связи и сети питания.
В нижней части установлены герметичные кабельные вводы для подключения к линии связи, сети питания и громкоговорителя, а также ручки регулировки громкости связи и громкости вызывного сигнала.

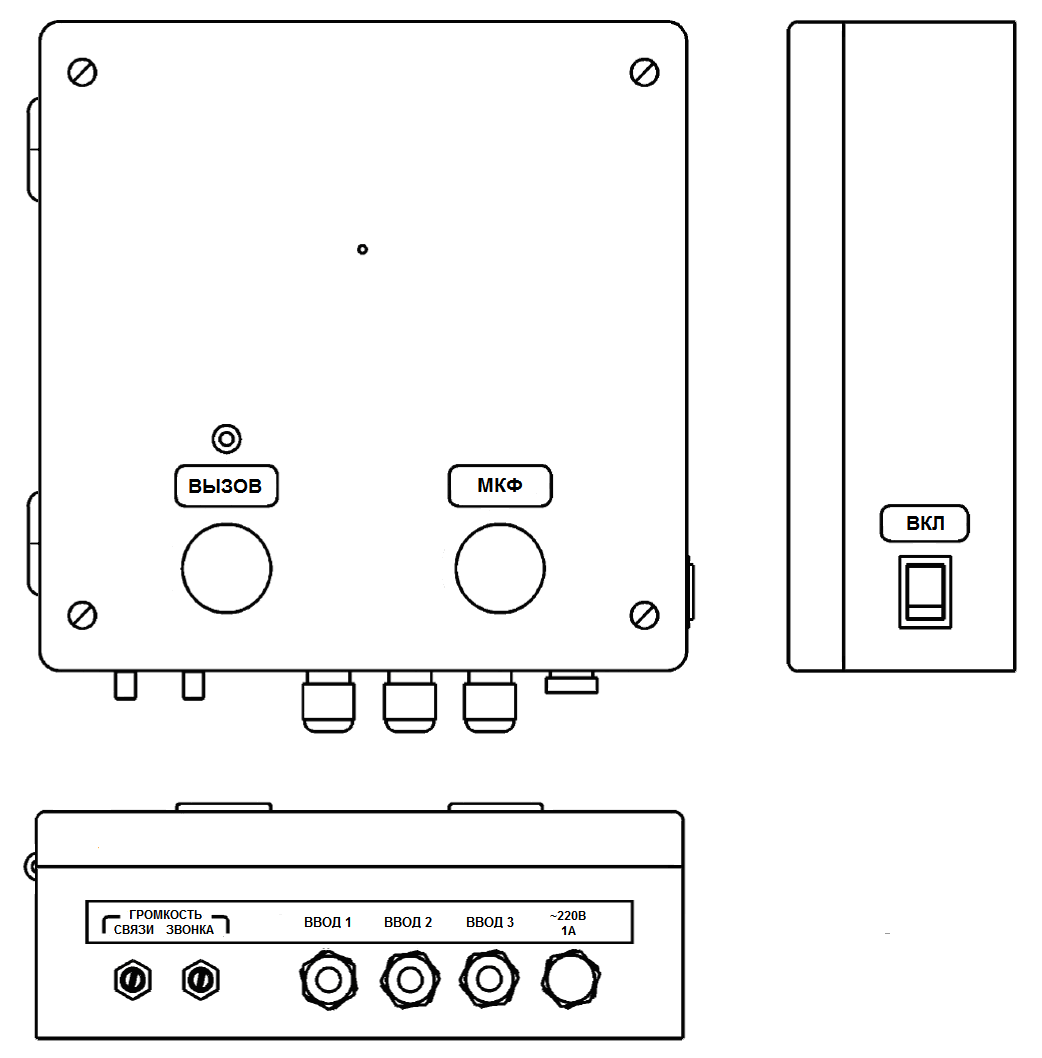

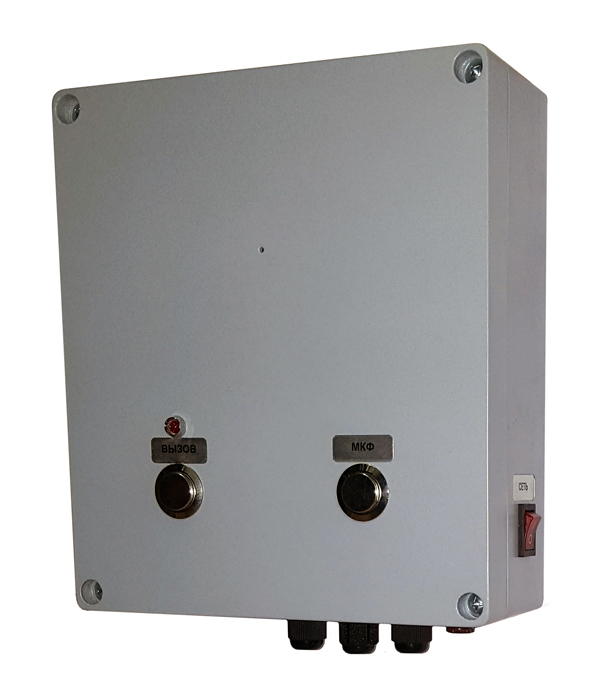

Рис. 1 Внешний вид устройства DIGLOUD-SM.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Напряжение питания	AC 220 В
Потребляемая мощность	Не более 20 Вт
Чувствительность встроенного микрофона	5 - 10 мВ/Па
Выходная мощность встроенного УМНЧ	10 Вт
Выходное напряжение встроенного УМНЧ	30, 60, 120 В
Параметры выходного реле (напряжение, коммутируемый ток)	12-36 В, не более 1 А
Входное сопротивление устройства (установка перемычкой)	600 / 1000 Ом
Максимальный шлейф при работе с АТС	1000 Ом
Максимальный шлейф при работе с DIGLOUD	300 Ом

Более подробную информацию Вы можете получить в инструкции пользователя на абонентское устройство "DIGLOUD-SM".
